Nulleinstellgerät

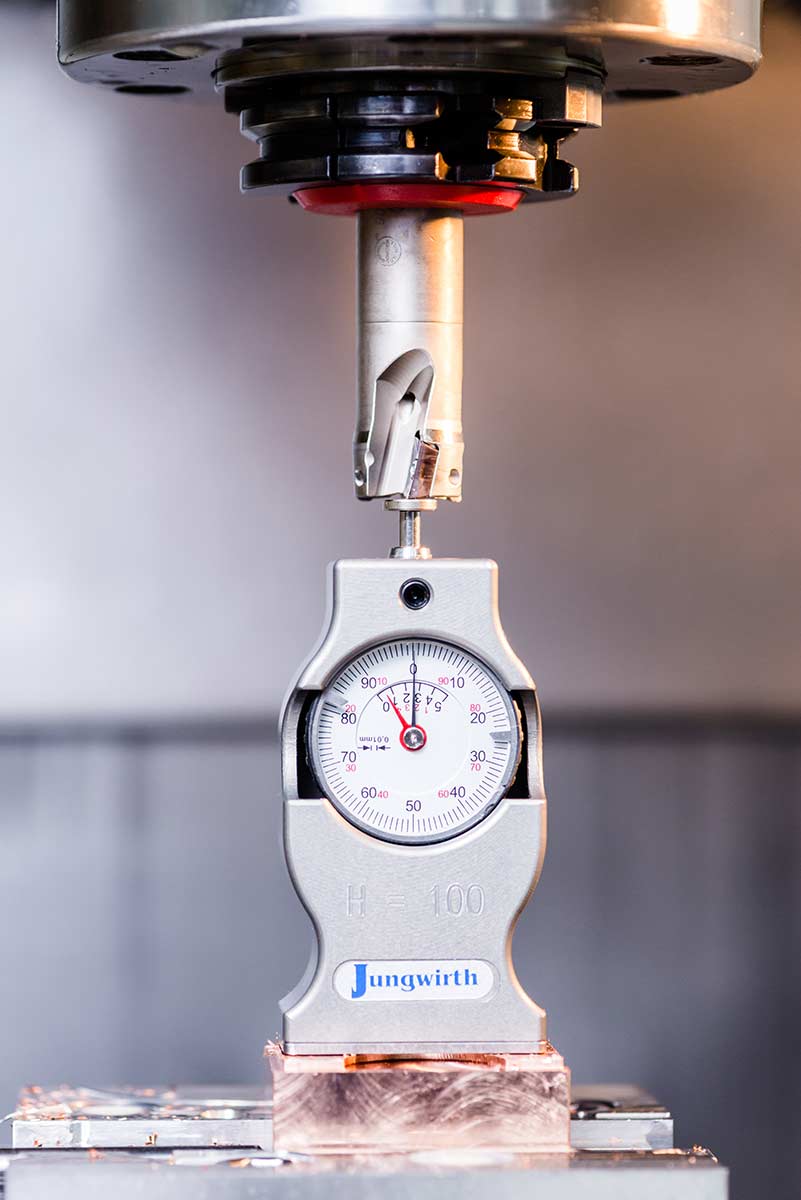

Mit dem Nulleinstellgerät können Werkzeuglängen verschiedener Werkzeuge (z. B. Fräser, Bohrer, Drehstähle) im Bezug zum Werkstücknullpunkt in Z-Richtung vermessen werden.Das Nulleinstellgerät kann auf Fräs-, Dreh- oder anderen Werkzeugmaschinen verwendet werden.

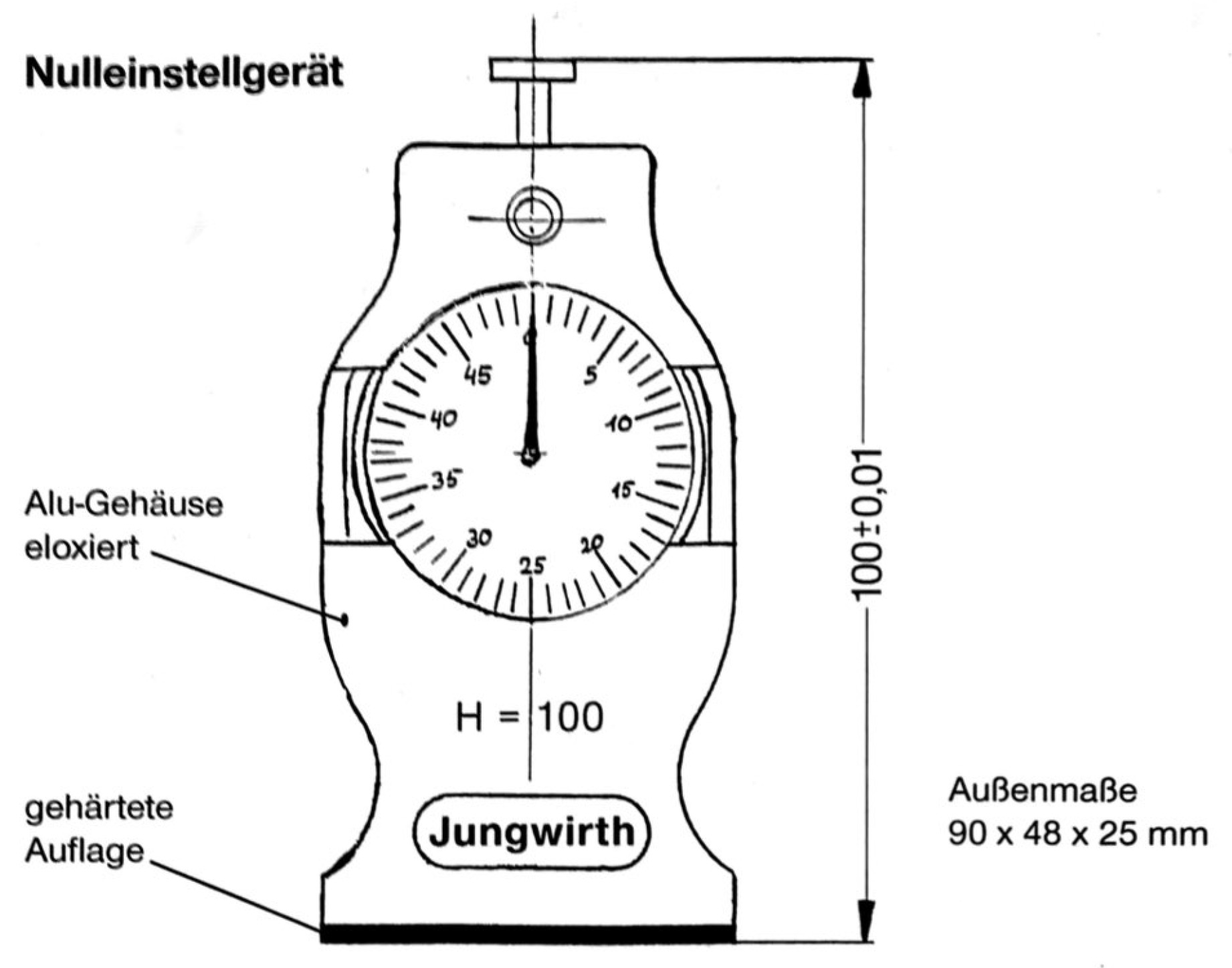

Höhe der Bezugs- oder Messfläche ist 100mm.
Einstellvorgang
- 1. Nulleinstellgerät auf bearbeitete Fläche stellen.
- 2. Werkstück-Nullpunkt in Z-Richtung setzen.
- 3. Werkzeug einspannen.
- 4. Mit Maschine in Z-Richtung verfahren, bis das Werkzeug den Messteller berührt und der Zeiger der Messuhr das erste Mal auf "0" steht.
- 5. An der Digitalanzeige der Werkzeugmaschine ist somit der Werkzeuglänge minus 100mm abzulesen.
Werkzeuglängen-Voreinstellgerät

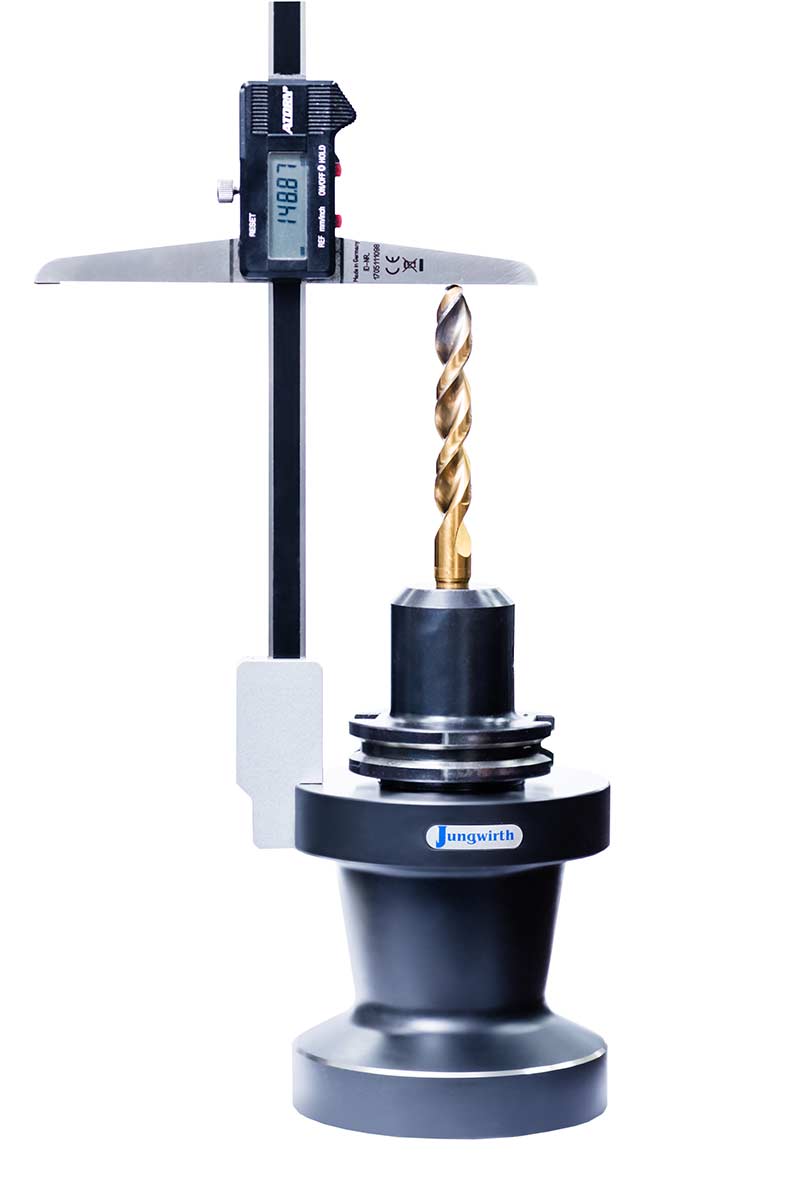

Der Vorteil dieses Werkzeuglängen-Voreinstellgerätes besteht aus folgenden Punkten:- Die Werkzeuglängen können direkt neben der Maschine gemessen werden
- Einfache Handhabung
- Geringer Stellplatz
- Preis gegenüber anderen Voreinstellgeräten
Der Einbau des Tiefenmessers (bis Länge 300mm der Fa. MITUTOYO oder MAHR) ist wie folgt:

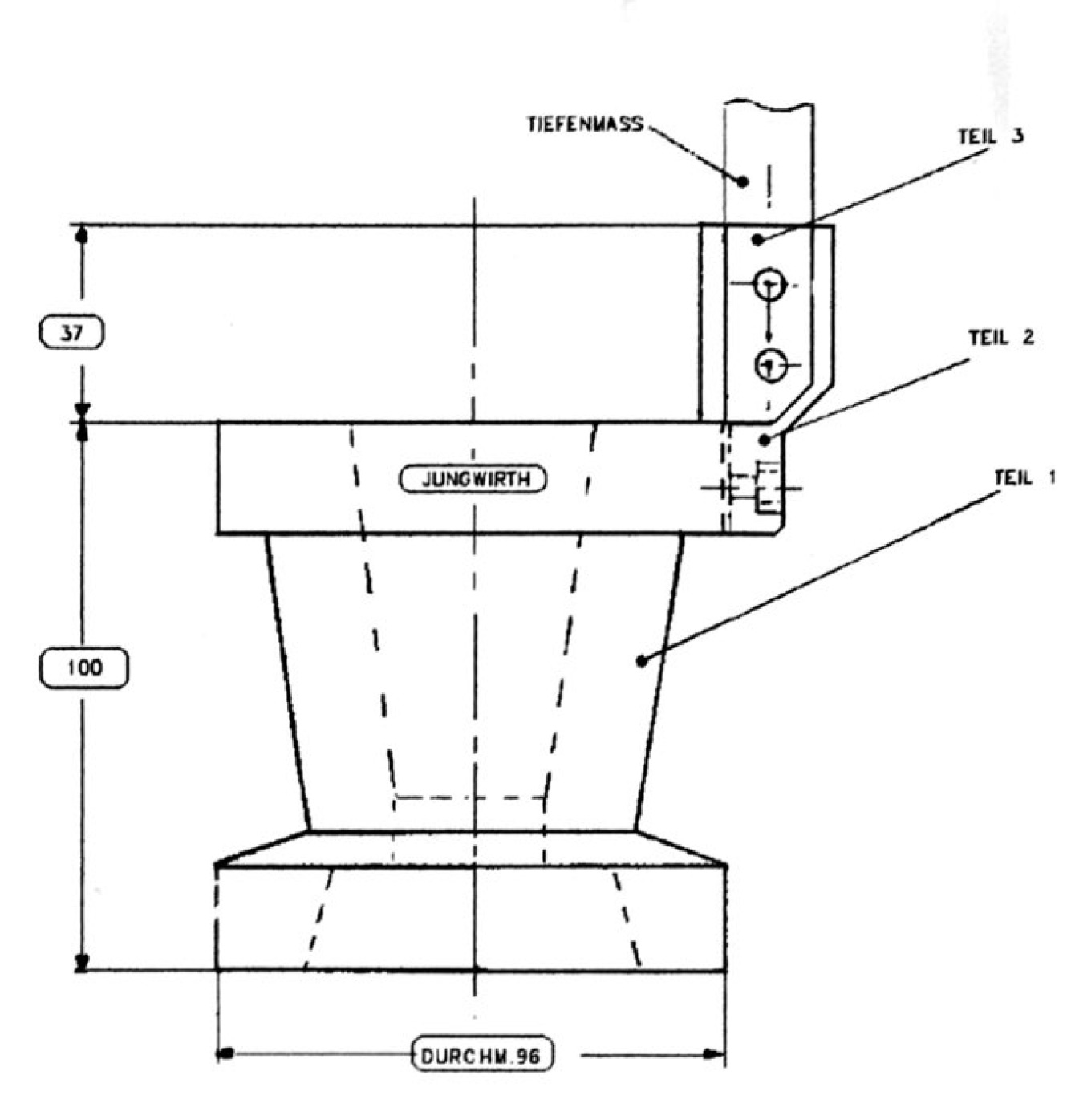

- 1. Teil 3 nach oben herausziehen
- 2. Tiefenmaß in Teil 2 Stecken, dabei auf saubere Planfläche achten
- 3. Tiefenmaß an Planfläche von Teil 2 drücken und mit Imbus Gr. 2 die beiden seitlichen Schrauben leicht anziehen
- 4. Teil 3 in Teil 2 stecken und mit Imbus Gr. 5 MS-Schrauben leicht anziehen
Bohrstangenhalter

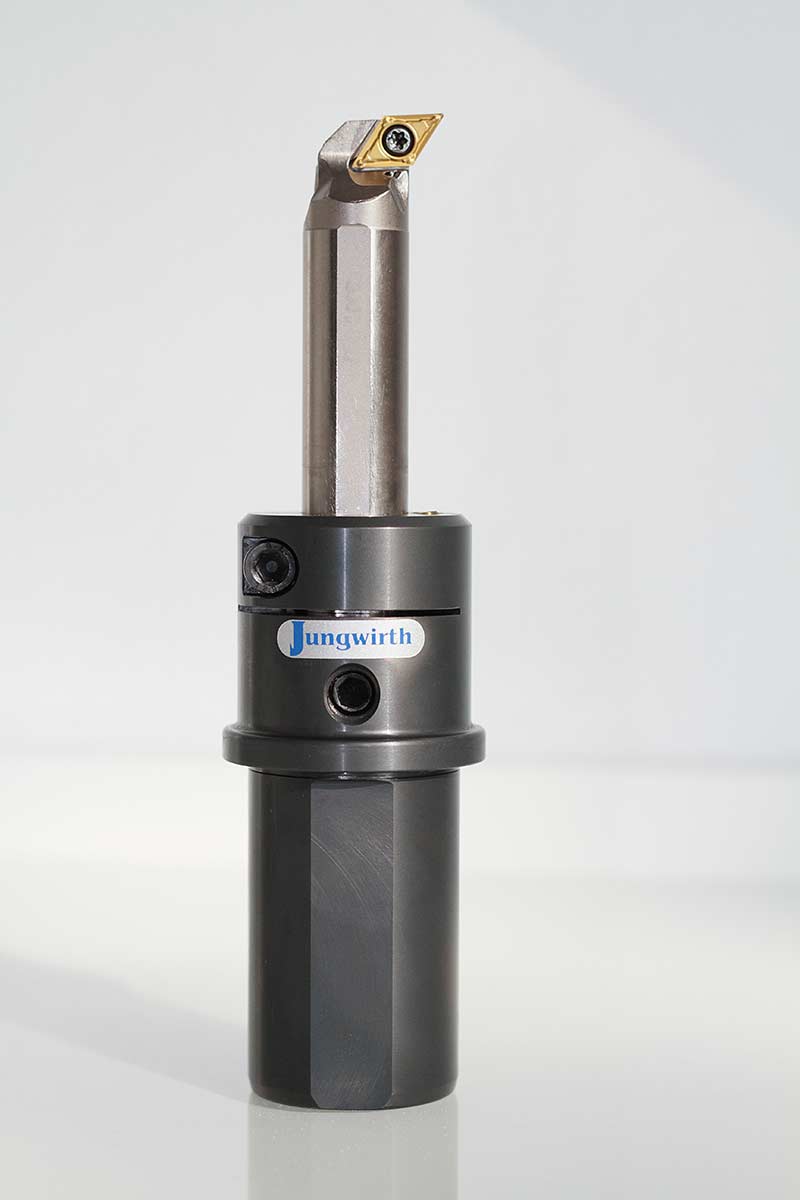

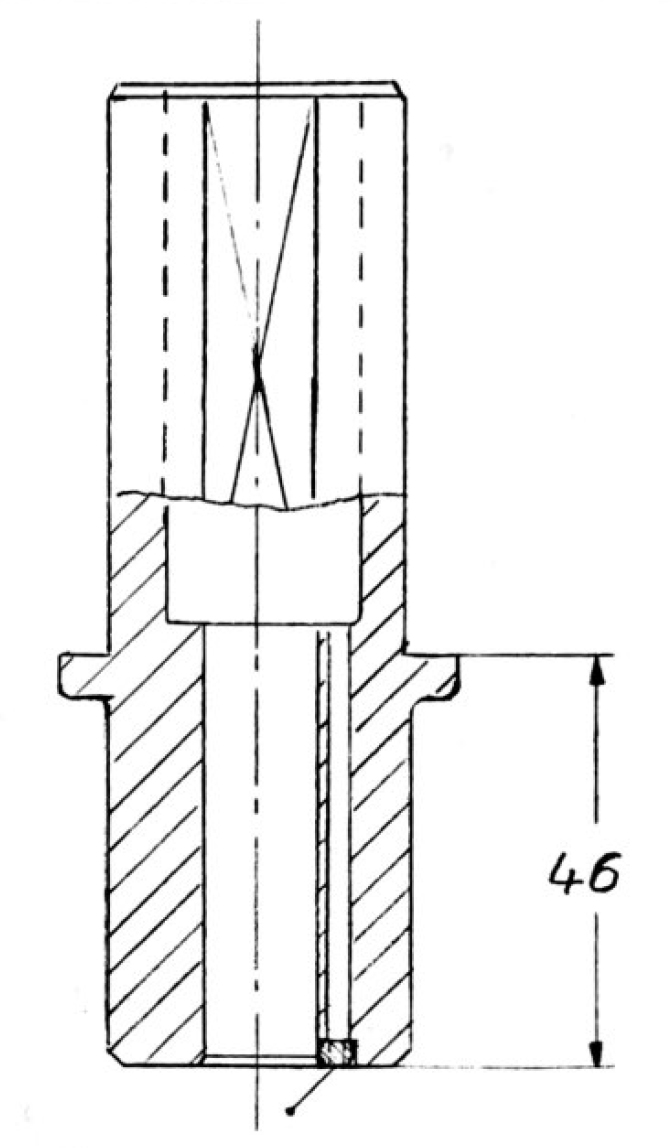

Hauptmerkmale dieses Bohrstangenhalters sind zwei Schlitze und eine Klemmschraube am vorderen Ende des Stahlhalters. Ein Aufschwingen des Drehstahls kann durch diese umschlungende Spannweise verhindert werden.Vorteile
- Kostenersparnis: bei vibrationsarmem Drehen wird die Standzeit der Wendeplatte wesentlich höher
- Zeitersparnis: durch Verwendung größerer Plattenradien z. B. 0,4mm kann man mit erheblich schnelleren Vorschubwerten drehen
- Maßhaltigkeit: bei kurzer und umschlungener Spannung der Bohrstange wird ein Ausweichen des Drehstahls aufgrund etwas größerer Toleranzen von Aufnahmebohrung und Ausdrehstange unterbunden
Lieferbar in den Größen
- Zyl. 40, Bohrung 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 mm
- Andere Größen auf Anfrage
Feinmechanik, Maschinenbauteile, Werkzeugbau, Vorrichtungsbau
Wir freuen uns auf Ihre AnfrageInfo & Kontakt
